當前位置:首頁>>產品中心>>電磁流量計

插入式電磁流量計

插入式電磁流量計與管道通過安裝底座、球閥和壓緊螺母、定位螺釘連接。傳感器測量分測量管型和平面電極型兩種結構型式。測量管型傳感器適于測量清潔介質;平面電極型適于測量介質中含有其它雜質的液體流量測量。用來測量導電的液體跟管道式電磁流量計的要求是一樣的,只是更適合大管徑液體測量,價格也

在線預約
產品詳情PRODUCT DETAILS

      插入式電磁流量計與管道通過安裝底座、球閥和壓緊螺母、定位螺釘連接。傳感器測量分測量管型和平面電極型兩種結構型式。測量管型傳感器適于測量清潔介質;平面電極型適于測量介質中含有其它雜質的液體流量測量。用來測量導電的液體跟管道式電磁流量計的要求是一樣的,只是更適合大管徑液體測量,價格也比管道式的電磁流量計便宜。
但在選用時要提供如下幾個參數:
1、測量介質 2、管道的直徑 3、工作溫度 4、工作壓力 5、流量范圍
確定以上參數即可報價及生產。

插入式電磁流量計特點:
測量可靠、抗干擾能力強
體積小、重量輕、安裝方便、維護量小
耐腐蝕全不銹鋼材質、ABS全模具生產探頭
結構簡單、牢固、無活動部件、使用壽命長
數字通訊輸出:RS485、RS232、HART、Modbus
能夠在不斷流的情況下進行安裝、拆卸,為用戶的檢修帶來了方便
流量計不僅有4-20mA電流信號輸出,同時還有1-2000HZ頻率輸出
較一般電磁流量計的制造成本和安裝費用低,特別適合大中口徑管道流量測量
測量范圍大,測量不受溫度、密度、壓力、粘度、導電率等變化的影響,壓力損失為零
采用**的加工工藝,固態封裝、耐震動、壽命長等特點,使儀表具有良好的測量精度和穩定性

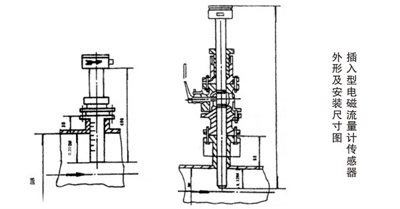

外形尺寸:

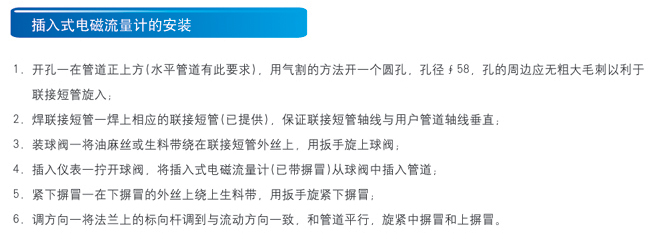

插入式電磁流量計安裝要求如下:
1.        安裝環境:
1.1     應盡量遠離具有強電磁場的設備,
1.2     安裝場所不應有強烈震動,管道固定牢靠。環境溫度變化不大。
1.3     安裝位置應便于安裝和維護。
2.         安裝位置的選擇
2.1     安裝位置必須保證管道內始終充滿被測流體。
2.2     傳感器安裝管道上游側直管段長度大于8D,下游側直管段長度不小于5D。
3.         安裝底座的焊接
3.1     被測管道上的開孔大于底座¢51管,底座¢51管插入被測管道的開孔處深度為兩邊焊口平,如圖;
3.2     采用不銹鋼焊條平焊,焊后保證法蘭面與管軸線平行,
4.         傳感器的安裝
4.1     清理被測管安裝底座的焊渣和毛刺。
4.2     將DN50球閥安裝到安裝底座上,注意球閥的長空腔向上,
檢查球閥開關正常。
4.3     將壓緊螺紋座套件安裝到球閥上,松開定位螺桿與壓緊螺母,將傳感器插入桿通過球閥插入被測管道。
4.4     傳感器插入深度為延出底座外3mm,符合要求后,上緊定位螺桿與壓緊螺母。同時注意傳感器方向標志與流體流向一致。
5.         調整與使用
5.1     按說明書要求與轉換器標計接好電源及其它連線,上電后檢查儀表顯示,確認被測管中充滿流體且流量為零時、查看儀表顯示應為零。
5.2        被測管中流體流動且穩定后,查看儀表顯示,這時轉動傳感器方向使顯示值*大,鎖緊定位螺桿與壓緊螺

插入式電磁流量計內部結構:
    1.RECDL轉換器
    2.轉換器外殼
    3.密封圈
    4.轉換器安裝板
    5.帶傳感器法蘭的穿感外罩
    6.帶法蘭的焊接緊固件
    7.場線圈
    8.測量電極
    9.電源及信號電纜之電纜密封套
插入式電磁流量計流量表:(速度=1m/s)

DN
m3/s
1/min
1/s
100
28.3
471
7.85
125
44.2
736
12.3
150
63.6
1060.3
17.7
200
113.1
1855.0
31.42
250
176.7
2945.2
49.09
300
254.5
4241.2
70.69
350
346.4
5772.7
90.21
400
452.4
7540
125.66
500
706.9
11781
196.35
600
1017.9
116965
282.74
700
1385.4
23091
384.85
800
1809.6
30159
502.65
900
2290.2
38170
636.17
1000
2827.4
47124
785.40

插入式電磁流量計選型表:

型 號:
XT-LDCB
口 徑:DN300 - DN2000
精 度:± 1.5%測量值標準 ±1.0%測量值特殊 ± 0.5%測量值高精度
*低導電率 :5μs/cm
測量范圍 :推薦使用范圍: 0.5m/s~10m/s連續可調
*大使用范圍:0.2m/s~15m/s連續可調
介質溫度 :-20- +150℃
環境溫度 :-20- +60℃
流體壓力 :≤ 1.6MPa
防護等級 :傳感器   轉換器
IP67    IP67
IP68    IP67
材 質:探頭材質為 304不銹鋼, 電極材質為316不銹鋼,絕緣層為PTFE.
電氣接口 :M20×1.5,1/2〞NPT
顯示方式 :標準雙線液晶顯示 ,可同時顯示瞬時和累積流量。
電 源:220VAC 50HZ 24VDC
防爆等級:Exd[ia]iam ll CT5
信號輸出:1、開關量可設為: 脈沖輸出(*高1000HZ);
高 /低流量報警;
空管報警;
流量方向示意;
故障報警;
2、電流輸出:4-20mA輸出。
組態方式:1、通過三個手動鍵現場組態。
2、通過遙控器現場組態。
3、通過手操器進行現場組態。
記憶:EEPROM不會消失之記憶體,無需電池保存。
