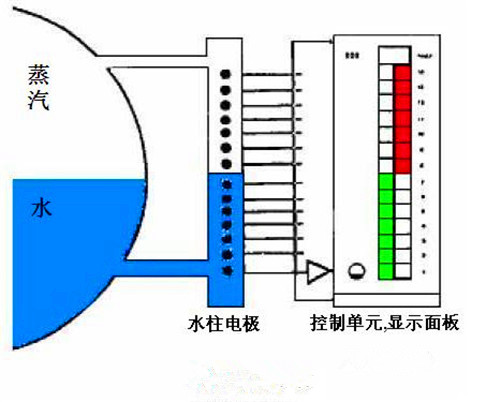

電接點液位計主要用于鍋爐汽包、高低加熱器、除氧器、蒸發器、直流鍋爐 起動分離器、水箱等的水位測量。本裝置由測量筒和二次儀表組成，采用數碼顯示和汽紅、水綠雙色發光二極管顯示液位。測量筒的電極在水中對筒體的阻抗小，在汽中對筒體的阻抗大。 隨著水位的變化，電極在水中的數量產生變化，轉換成電阻值的變化，傳送到二次儀表，從而實現水位的顯示、 報警、保護聯鎖等功能。
技術參數：
    電源電壓：220V±10% 、50Hz
    工作環境溫度：-10-45℃
    工作相對濕度：≤85%
    液體水阻范圍：0-500KΩ
    繼電器輸出接點容量：220V、3A
    水位顯示點數：5-19點（*多可達38點） 例如19點：0、±15、±30、±50、±75、±100、±150、±250、±300
    外形尺寸：800mm×160mm×300mm 安裝尺寸： 15mm×76mm
    整機功率：≤5W

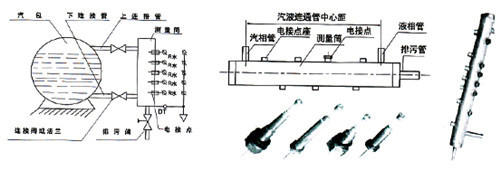

測量筒與電極：
    1.測量筒制造標準 按國家機械行業標準JB/T6691-93鍋爐用電接點液位計技術條件制造、生產、檢驗。
    2.電極（電接點）采用超純陶瓷制造。結構分兩種：壓入式和螺紋式
電接點液位計特點：
    ①具有閃光、聲音報警功能。
    ②具有4-20mA信號輸出，可接DCS系統，設有保護聯鎖輸出功能。
    ③具有自供電功能，斷電后可繼續工作4小時。
    ④儀表上設有三個按鈕，a報警消音、b排污按鈕、c檢測按鈕。

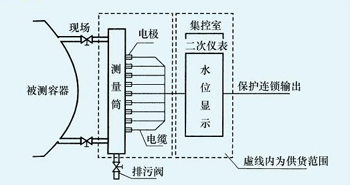

電接點液位計圖三（安裝）：
